LAB #1 - Gestion du Réseau et des Services
1.1 - Présentation
Kubernetes impose des conditions pour l’implémentation d'un réseau :
- Les PODs sur un nœud peuvent communiquer avec tous les PODs sur tous le nœuds sans utiliser NAT,
- Les agents sur un nœud (par exemple kubelet) peuvent communiquer avec tous les PODs sur le nœud.
Important : La description technique et détaillée de l'approche réseau de Kubernetes peut être consultée à l'adresse : https://kubernetes.io/docs/concepts/cluster-administration/networking/.
Dans le cluster de ce cours, le réseau mis en place entre les noeuds Kubernetes est le 172.18.0.0/16 :
root@debian10:~# kubectl get nodes -o wide NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME kind-control-plane Ready master 26h v1.19.1 172.18.0.5 <none> Ubuntu Groovy Gorilla (development branch) 4.19.0-6-amd64 containerd://1.4.0 kind-worker2 Ready <none> 26h v1.19.1 172.18.0.4 <none> Ubuntu Groovy Gorilla (development branch) 4.19.0-6-amd64 containerd://1.4.0 kind-worker3 Ready <none> 26h v1.19.1 172.18.0.3 <none> Ubuntu Groovy Gorilla (development branch) 4.19.0-6-amd64 containerd://1.4.0
Kind crée les noeuds en tant que conteneurs Docker dans l'hôte Debian_10 :
root@debian10:~# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 2cff99fff93b kindest/node:v1.19.1 "/usr/local/bin/entr…" 27 hours ago Up 27 hours kind-worker 9b810f08fcc4 kindest/node:v1.19.1 "/usr/local/bin/entr…" 27 hours ago Up 27 hours kind-worker2 23dd96c58ceb kindest/node:v1.19.1 "/usr/local/bin/entr…" 27 hours ago Up 27 hours 127.0.0.1:44833->6443/tcp kind-control-plane 1106161c7cd5 kindest/node:v1.19.1 "/usr/local/bin/entr…" 27 hours ago Up 27 hours kind-worker3
ainsi que le réseau kind de type bridge pour les relier :
root@debian10:~# docker network list NETWORK ID NAME DRIVER SCOPE e6d50c85fcc4 bridge bridge local 471d983b1248 host host local aac5f2655b24 kind bridge local 50b8123f99bf none null local
La commande docker network inspect montre clairement la configuration de chaque conteneur :
root@debian10:~# docker network inspect kind
[
{
"Name": "kind",
"Id": "aac5f2655b24912d0b7f88c538927edfc8464bd3c7f0b3a7fb438069d667eff7",
"Created": "2020-11-30T14:12:57.708788165+01:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": true,
"IPAM": {
"Driver": "default",
"Options": {},
"Config": [
{
"Subnet": "172.18.0.0/16",
"Gateway": "172.18.0.1"
},
{
"Subnet": "fc00:f853:ccd:e793::/64",
"Gateway": "fc00:f853:ccd:e793::1"
}
]
},
"Internal": false,
"Attachable": false,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
"Containers": {
"1106161c7cd51db1694b7fe00e97636d5ed20be2cdfa56d32e3c335c29697539": {
"Name": "kind-worker3",
"EndpointID": "66a2356715009d227026231f0cbe66ccb718939a80e63945501c6d7e0d17b1c9",
"MacAddress": "02:42:ac:12:00:03",
"IPv4Address": "172.18.0.3/16",
"IPv6Address": "fc00:f853:ccd:e793::3/64"
},
"23dd96c58ceb0eaf5b5f0fcac1431825444dd91d860c894bece4690ac302b9ab": {
"Name": "kind-control-plane",
"EndpointID": "147e765d44fca78ee2eae41ea247aefefedfe1f97997f51240a0f8496b79f095",
"MacAddress": "02:42:ac:12:00:05",
"IPv4Address": "172.18.0.5/16",
"IPv6Address": "fc00:f853:ccd:e793::5/64"
},
"2cff99fff93bf15f2c511da420cde9fc350823c4224a573a0d8aed5380a28300": {
"Name": "kind-worker",
"EndpointID": "76e472551da35af4713c3314c1ca93bce09d9d6905fc9ff44db9775c65951924",
"MacAddress": "02:42:ac:12:00:02",
"IPv4Address": "172.18.0.2/16",
"IPv6Address": "fc00:f853:ccd:e793::2/64"
},
"9b810f08fcc4a3fcc7755a691af724a3f115dbbc1f4a8656a6dc9be55f4ac1f9": {
"Name": "kind-worker2",
"EndpointID": "b2f3b842915c81211351d181fb13650ea3d4d0e631fa06c50f2a4906d436748e",
"MacAddress": "02:42:ac:12:00:04",
"IPv4Address": "172.18.0.4/16",
"IPv6Address": "fc00:f853:ccd:e793::4/64"
}
},
"Options": {
"com.docker.network.bridge.enable_ip_masquerade": "true"
},
"Labels": {}
}
]
Sous Kubernetes, les adresses IP ne sont pas attachées aux conteneurs dans les PODs de chaque noeud mais aux PODs eux-mêmes :
root@debian10:~# kubectl get pods -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES myapp-deployment-6f899c7745-g6888 1/1 Running 0 8h 10.244.1.18 kind-worker2 <none> <none> myapp-deployment-6f899c7745-gdpp8 1/1 Running 0 8h 10.244.1.19 kind-worker2 <none> <none> myapp-deployment-6f899c7745-rtqhq 1/1 Running 0 8h 10.244.3.15 kind-worker3 <none> <none>
Il est possible d'obtenir les CIDR des PODs en utilisant la commande suivante :
root@debian10:~# kubectl get nodes -o jsonpath='{.items[*].spec.podCIDR}'
10.244.0.0/24 10.244.1.0/24 10.244.3.0/24root@debian10:~#
Notez que les adresses 10.244.1.x sont associées aux PODs sur kind-worker2 tandis que les adresses 10.244.3.x sont associées aux PODs sur kind-worker3. Ces adresses sont issues du réseau 10.244.0.0/16 stipulé par l'option –pod-network-cidr lors de l'initialisation du maître du cluster :
root@debian10:~# kubectl cluster-info dump | grep -m 1 cluster-cidr
"--cluster-cidr=10.244.0.0/16",
L'extension réseau utilisée par kind n'est pas une des classiques déjà présentées. En fait il s'agit d'une extension propre au projet dénommée kindnet :
root@debian10:~# kubectl get pods -n kube-system NAME READY STATUS RESTARTS AGE coredns-f9fd979d6-hd5sh 1/1 Running 0 26h coredns-f9fd979d6-q7tcx 1/1 Running 0 26h etcd-kind-control-plane 1/1 Running 0 26h kindnet-2vgnb 1/1 Running 0 26h kindnet-6x6pk 1/1 Running 0 26h kindnet-snk42 1/1 Running 0 26h kube-apiserver-kind-control-plane 1/1 Running 0 26h kube-controller-manager-kind-control-plane 1/1 Running 0 26h kube-proxy-lkljb 1/1 Running 0 26h kube-proxy-mfgcf 1/1 Running 0 26h kube-proxy-wl4mk 1/1 Running 0 26h kube-scheduler-kind-control-plane 1/1 Running 0 26h
En sachant que dans chaque POD existe un conteneur Nginx, testez si vous pouvez afficher la page d'accueil de Nginx en vous connectant à kind-worker2 et kind-worker2 :
root@debian10:~# curl 172.18.0.3 curl: (7) Failed to connect to 172.18.0.3 port 80: Connection refused root@debian10:~# curl 172.18.0.4 curl: (7) Failed to connect to 172.18.0.4 port 80: Connection refused
Important : Notez l'échec de la connexion.
Testez maintenant si vous pouvez afficher la page d'accueil de Nginx en vous connectant à un des PODs :
root@debian10:~# curl 10.244.1.18 ^C
Important : Retenez donc qu'à ce stade il n'est pas possible d'afficher la page d'accueil de Nginx en vous connectant de l'extérieur du cluster.
Lors de l'installation du cluster contenant kubemaster, kubenode1 et kubenode2 nous avons spécifié l'utilisation d'une extension réseau appelée Calico, issue de la liste suivante :
- Canal (utilise Flannel pour le réseau et Calico pour le pare-feu).
Important : Une étude comparative des extensions réseau pour Kubernetes peut être trouvée à la page : https://itnext.io/benchmark-results-of-kubernetes-network-plugins-cni-over-10gbit-s-network-updated-august-2020-6e1b757b9e49.
Ces extensions permettent la mise en place de Services :
- NodePort,
- Ce Service rend un POD accessible sur un port du nœud le contenant,
- ClusterIP
- Ce Service crée une adresse IP virtuelle afin de permettre la communication entre de services différents dans le cluster, par exemple des serveurs front-end avec des serveurs back-end,
- LoadBalancer
- Ce service provisionne un équilibrage de charge pour une application dans certains fournisseurs de Cloud publique tels Amazon Web Services et Google Cloud Platform.
1.2 - Le Service NodePort

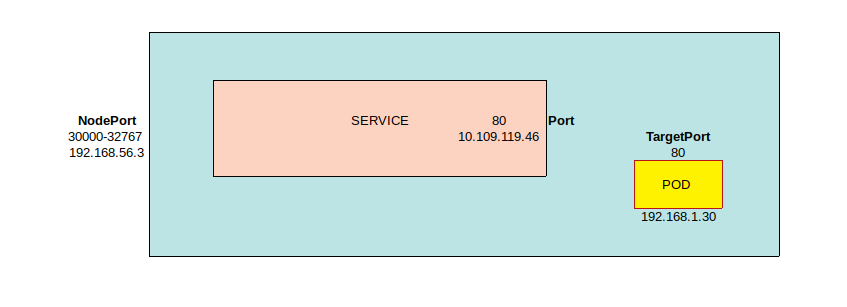

Le Service NodePort définit trois ports :
- TargetPort : le port sur le POD,
- Port : le port sur le Service lié à un IP du Cluster,
- NodePort : le port sur le Nœud issu de la plage 30000-32767.

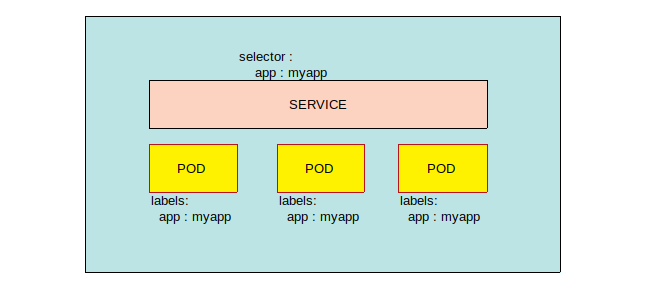

Si dans le même nœud, plusieurs PODs ont les étiquettes qui correspondent au selector du Service, le Service identifie les PODs et s'étend automatiquement pour englober tous les PODs. Les PODs sont appelés des End-Points :
Important : Notez que dans ce cas l'équilibrage de charge est automatique est utilise l’algorithme Random avec une affinité de session..

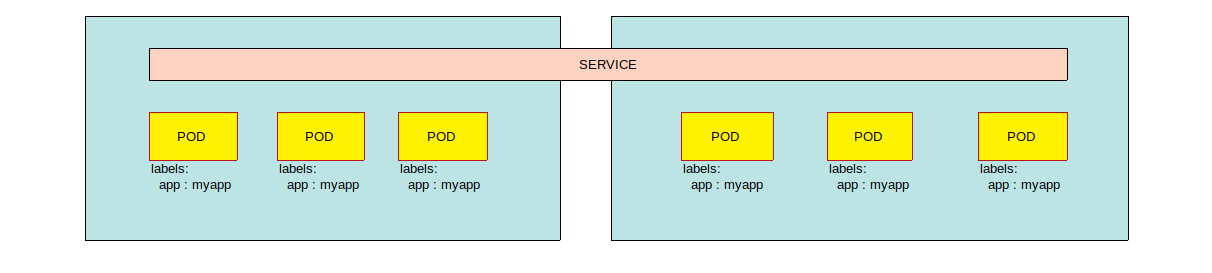

De même, quand les PODs sont distribués sur plusieurs nœuds, le Service s'étend pour tout englober :
Créez donc le fichier YAML service-definition.yaml :
root@debian10:~# vi service-definition.yaml
root@debian10:~# cat service-definition.yaml
apiVersion: v1
kind: Service
metadata:
name: myapp-service
spec:
type: NodePort
ports:
- targetPort: 80
port: 80
nodePort: 30008
selector:
app: myapp
type: front-end
Important : Notez que si le champ type: est manquant, sa valeur par défaut est ClusterIP. Notez aussi que dans ports, seul le champ port est obligatoire. Si le champ targetPort est manquant, sa valeur par défaut est celle du champ port. Si le champ nodePort est manquant, sa valeur par défaut est le premier port disponible dans la plage entre 30 000 et 32 767. Dernièrement, il est possible de spécifier de multiples définitions de ports dans le service.
Le champs selector contient les étiquettes des PODs concernés par la mise en place du Service :
root@debian10:~# cat pod-definition.yaml
---
apiVersion: v1
kind: Pod
metadata:
name: myapp-pod
labels:
app: myapp
type: front-end
spec:
containers:
- name: nginx-container
image: nginx
Créez le Service en utilisant le fichier service-definition.yaml :
root@debian10:~# kubectl create -f service-definition.yaml service/myapp-service created
Constatez la création du Service :
root@debian10:~# kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 27h myapp-service NodePort 10.96.228.251 <none> 80:30008/TCP 25s
Important : Notez que le Service a une adresse IP du cluster et qu'il a exposé le port 30 008.
Testez maintenant si vous pouvez afficher la page d'accueil de Nginx en vous connectant à un des PODs en utilisant le service NodePort :
root@debian10:~# curl 172.18.0.3:30008
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif;
}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
1.3 - Le Service ClusterIP
Le Service ClusterIP permet de regrouper les PODs offrant le même service afin de faciliter la communication, par exemple :
- 3 PODs front-end = une adresse ClusterIP,
- 3 PODs back-end = une autre adresse ClusterIP.
Pour créer un Service ClusterIP, créez le fichier clusterip-definition.yaml :
root@debian10:~# vi clusterip-definition.yaml
root@debian10:~# cat clusterip-definition.yaml
---
apiVersion: v1
kind: Service
metadata:
name: back-end
spec:
type: ClusterIP
ports:
- targetPort: 80
port: 80
selector:
app: myapp
type: front-end
Créez le Service en utilisant le fichier clusterip-definition.yaml :
root@debian10:~# kubectl create -f clusterip-definition.yaml service/back-end created
Vérifiez maintenant la présence du Service :
root@debian10:~# kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE back-end ClusterIP 10.96.188.7 <none> 80/TCP 14s kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 45h myapp-service NodePort 10.96.228.251 <none> 80:30008/TCP 17h
Supprimez maintenant les Services créés :
root@debian10:~# kubectl delete service myapp-service service "myapp-service" deleted root@debian10:~# kubectl delete service back-end service "back-end" deleted
Dernièrement supprimez le Deployment myapp-deployment :
root@debian10:~# kubectl delete deployment myapp-deployment deployment.apps "myapp-deployment" deleted
Vérifiez qu'il ne reste que le service par défaut kubernetes :
root@debian10:~# kubectl get all NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 45h
LAB #2 - Gestion d'une Architecture de Microservices
2.1 - Présentation

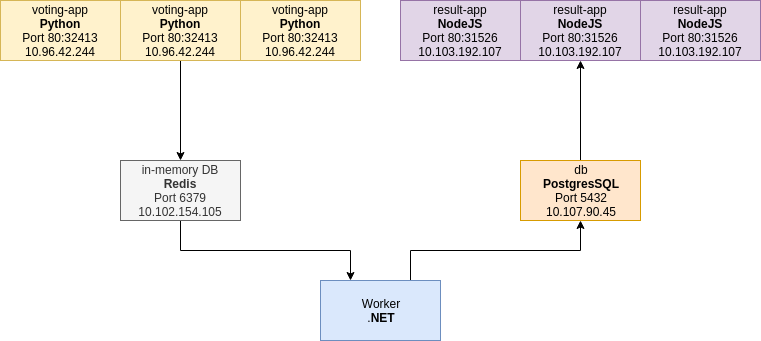

Vous allez mettre en place une application simple, appelé demo-voting-app et développé par Docker, sous forme de microservices :
Dans cette application le conteneur voting-app permet de voter pour des chats ou des chiens. Cette application tourne sous Python et fournit une interace HTML :
Lors de la vote, le résultat de celle-ci est stocké dans Redis dans une base de données en mémoire. Le résultat est ensuite passé au conteneur Worker qui tourne sous .NET et qui met à jour la base de données persistante dans le conteneur db qui tourne sous PostgreSQL.
L'application result-app qui tourne sous NodeJS lit ensuite la table dans la base de données PostgreSQL et affiche le résultat sous forme HTML :
Cette application peut être mise en place sous docker avec les commandes suivantes :
docker run -d --name=redis redis docker run -d --name=db -e POSTGRES_PASSWORD=postgres -e POSTGRES_USER=postgres postgres:9.4 docker run -d --name=vote -p 5000:80 --link redis:redis dockersamples/examplevotingapp_vote docker run -d --name=result -p 5001:80 --link db:db dockersamples/examplevotingapp_result docker run -d --name=worker --link db:db ---link redis:redis dockersamples/examplevotingapp_worker
Par contre, Docker annonce le retrait éventuel de l'option –lien et indique qu'il vaudrait mieux utiliser des réseaux pour assurer la communication entre les conteneurs :
“Warning: The –link flag is a legacy feature of Docker. It may eventually be removed. Unless you absolutely need to continue using it, we recommend that you use user-defined networks to facilitate communication between two containers instead of using –link. One feature that user-defined networks do not support that you can do with –link is sharing environment variables between containers. However, you can use other mechanisms such as volumes to share environment variables between containers in a more controlled way.”
Cette application peut être mise en place sous docker swarm avec les commandes suivantes :
docker@manager1:~$ docker node ls ID HOSTNAME STATUS AVAILABILITY MANAGER STATUS ENGINE VERSION vwshwppuaoze785gy12k0gh62 * manager1 Ready Active Leader 18.09.3 t0rjtq76j35mbn44olp0t3yeq worker1 Ready Active 18.09.3 udv7w988tepuba7pf6rb5k1o3 worker2 Ready Active 18.09.3 uz2m26qe0hdf7lplb9a5m0ysv worker3 Ready Active 18.09.3 sfig9atrbgzt41sjxhj95wfgu worker4 Ready Active 18.09.3 56az1cupssf9uqx9h0yvbmydw worker5 Ready Active 18.09.3
docker@manager1:~$ vi docker-stack.yml
docker@manager1:~$ cat docker-stack.yml
version: "3"
services:
redis:
image: redis:alpine
ports:
- "6379"
networks:
- frontend
deploy:
replicas: 1
update_config:
parallelism: 2
delay: 10s
restart_policy:
condition: on-failure
db:
image: postgres:9.4
volumes:
- db-data:/var/lib/postgresql/data
networks:
- backend
deploy:
placement:
constraints: [node.role == manager]
vote:
image: dockersamples/examplevotingapp_vote:before
ports:
- 5000:80
networks:
- frontend
depends_on:
- redis
deploy:
replicas: 2
update_config:
parallelism: 2
restart_policy:
condition: on-failure
result:
image: dockersamples/examplevotingapp_result:before
ports:
- 5001:80
networks:
- backend
depends_on:
- db
deploy:
replicas: 1
update_config:
parallelism: 2
delay: 10s
restart_policy:
condition: on-failure
worker:
image: dockersamples/examplevotingapp_worker
networks:
- frontend
- backend
deploy:
mode: replicated
replicas: 1
labels: [APP=VOTING]
restart_policy:
condition: on-failure
delay: 10s
max_attempts: 3
window: 120s
placement:
constraints: [node.role == manager]
visualizer:
image: dockersamples/visualizer:stable
ports:
- "8080:8080"
stop_grace_period: 1m30s
volumes:
- "/var/run/docker.sock:/var/run/docker.sock"
deploy:
placement:
constraints: [node.role == manager]
networks:
frontend:
backend:
volumes:
db-data:
docker@manager1:~$ docker stack deploy -c docker-stack.yml app Creating network app_backend Creating network app_frontend Creating network app_default Creating service app_worker Creating service app_visualizer Creating service app_redis Creating service app_db Creating service app_vote Creating service app_result
2.2 - Création des Deployments
Créez le répertoire myapp. Placez-vous dans ce répertoire et créez le fichier voting-app-deployment.yaml :
root@debian10:~# mkdir myapp
root@debian10:~# cd myapp
root@debian10:~/myapp# vi voting-app-deployment.yaml
root@debian10:~/myapp# cat voting-app-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: voting-app-deployment
labels:
app: demo-voting-app
spec:
replicas: 1
selector:
matchLabels:
name: voting-app-pod
app: demo-voting-app
template:
metadata:
name: voting-app-pod
labels:
name: voting-app-pod
app: demo-voting-app
spec:
containers:
- name: voting-app
image: dockersamples/examplevotingapp_vote
ports:
- containerPort: 80
Important : Ce fichier décrit un Deployment. Notez que le Deployment crée un replica du POD spécifié par template contenant un conteneur dénommé voting-app qui utilise le port 80 et qui est créé à partir de l'image dockersamples/examplevotingapp_vote.
Créez maintenant le fichier redis-deployment.yaml :
root@debian10:~/myapp# vi redis-deployment.yaml
root@debian10:~/myapp# cat redis-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: redis-deployment
labels:
app: demo-voting-app
spec:
replicas: 1
selector:
matchLabels:
name: redis-pod
app: demo-voting-app
template:
metadata:
name: redis pod
labels:
name: redis-pod
app: demo-voting-app
spec:
containers:
- name: redis
image: redis
ports:
- containerPort: 6379
Important : Ce fichier décrit un Deployment. Notez que le Deployment crée un replica du POD spécifié par template contenant un conteneur dénommé redis qui utilise le port 6379 et qui est créé à partir de l'image redis.
Créez le fichier worker-deployment.yaml :
root@debian10:~/myapp# vi worker-deployment.yaml
root@debian10:~/myapp# cat worker-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: worker-app-deployment
labels:
app: demo-voting-app
spec:
replicas: 1
selector:
matchLabels:
name: worker-app-pod
app: demo-voting-app
template:
metadata:
name: worker-app-pod
labels:
name: worker-app-pod
app: demo-voting-app
spec:
containers:
- name: worker-app
image: dockersamples/examplevotingapp_worker
Important : Ce fichier décrit un Deployment. Notez que le Deployment crée un replica du POD spécifié par template contenant un conteneur dénommé worker-app qui est créé à partir de l'image dockersamples/examplevotingapp_worker.
Créez ensuite le fichier postgres-deployment.yaml :
root@debian10:~/myapp# vi postgres-deployment.yaml
root@debian10:~/myapp# cat postgres-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: postgres-deployment
labels:
app: demo-voting-app
spec:
replicas: 1
selector:
matchLabels:
name: postgres-pod
app: demo-voting-app
template:
metadata:
name: postgres pod
labels:
name: postgres-pod
app: demo-voting-app
spec:
containers:
- name: postgres
image: postgres:9.4
env:
- name: POSTGRES_USER
value: postgres
- name: POSTGRES_PASSWORD
value: postgres
ports:
- containerPort: 5432
Important : Ce fichier décrit un Deployment. Notez que le Deployment crée un replica du POD spécifié par template contenant un conteneur dénommé postgres qui utilise le port 5432 et qui est créé à partir de l'image postgres:9.4.
Dernièrement, créez le fichier result-app-deployment.yaml :
root@debian10:~/myapp# vi result-app-deployment.yaml
root@debian10:~/myapp# cat result-app-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: result-app-deployment
labels:
app: demo-voting-app
spec:
replicas: 1
selector:
matchLabels:
name: result-app-pod
app: demo-voting-app
template:
metadata:
name: result-app-pod
labels:
name: result-app-pod
app: demo-voting-app
spec:
containers:
- name: result-app
image: dockersamples/examplevotingapp_result
ports:
- containerPort: 80
Important : Ce fichier décrit un Deployment. Notez que le Deployment crée un replica du POD spécifié par template contenant un conteneur dénommé result-app qui utilise le port 80 et qui est créé à partir de l'image dockersamples/examplevotingapp_result.
2.3 - Création des Services
Créez maintenant le fichier redis-service.yaml :
root@debian10:~/myapp# vi redis-service.yaml
root@debian10:~/myapp# cat redis-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: redis
labels:
name: redis-service
app: demo-voting-app
spec:
ports:
- port: 6379
targetPort: 6379
selector:
name: redis-pod
app: demo-voting-app
Important : Ce fichier décrit un Service ClusterIP. Notez que le Service expose le port 6379 sur tout POD ayant le nom redis-pod.
Créez ensuite le fichier postgres-service.yaml :
root@debian10:~/myapp# vi postgres-service.yaml
root@debian10:~/myapp# cat postgres-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: db
labels:
name: db-service
app: demo-voting-app
spec:
ports:
- port: 5432
targetPort: 5432
selector:
name: postgres-pod
app: demo-voting-app
Important : Ce fichier décrit un Service ClusterIP. Notez que le Service expose le port 5432 sur tout POD ayant le nom postgres-pod.
Créez le fichier voting-app-service.yaml :
root@debian10:~/myapp# vi voting-app-service.yaml
root@debian10:~/myapp# cat voting-app-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: voting-service
labels:
name: voting-service
app: demo-voting-app
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
name: voting-app-pod
app: demo-voting-app
Important : Ce fichier décrit un Service NodePort. Notez que le Service expose le port 80 sur tout POD ayant le nom voting-app-pod.
Dernièrement, créez le fichier result-app-service.yaml :
root@debian10:~/myapp# vi result-app-service.yaml
root@debian10:~/myapp# cat result-app-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: result-service
labels:
name: result-service
app: demo-voting-app
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
name: result-app-pod
app: demo-voting-app
Important : Ce fichier décrit un Service NodePort. Notez que le Service expose le port 80 sur tout POD ayant le nom result-app-pod.
2.4 - Déployer l'Application
Vérifiez que vous avez créé les fichiers *9 YAML necéssaires :
root@debian10:~/myapp# ls -l total 36 -rw-r--r-- 1 root root 590 Dec 15 10:59 postgres-deployment.yaml -rw-r--r-- 1 root root 222 Dec 15 11:03 postgres-service.yaml -rw-r--r-- 1 root root 439 Dec 15 10:57 redis-deployment.yaml -rw-r--r-- 1 root root 225 Dec 15 11:01 redis-service.yaml -rw-r--r-- 1 root root 494 Dec 15 11:00 result-app-deployment.yaml -rw-r--r-- 1 root root 253 Dec 15 11:05 result-app-service.yaml -rw-r--r-- 1 root root 492 Dec 15 10:56 voting-app-deployment.yaml -rw-r--r-- 1 root root 253 Dec 15 11:04 voting-app-service.yaml -rw-r--r-- 1 root root 451 Dec 15 10:57 worker-deployment.yaml
Utilisez ensuite la commande kubectl create :
root@debian10:~/myapp# kubectl create -f . deployment.apps/postgres-deployment created service/db created deployment.apps/redis-deployment created service/redis created deployment.apps/result-app-deployment created service/result-service created deployment.apps/voting-app-deployment created service/voting-service created deployment.apps/worker-app-deployment created
Important : Notez l'utilisation du caractère . qui indique tout fichier dans le répertoire courant.
Attendez que tous les Deployments soient READY (2 à 3 minutes) :
root@debian10:~/myapp# kubectl get deployments NAME READY UP-TO-DATE AVAILABLE AGE postgres-deployment 0/1 1 0 27s redis-deployment 0/1 1 0 27s result-app-deployment 0/1 1 0 27s voting-app-deployment 0/1 1 0 26s worker-app-deployment 0/1 1 0 25s root@debian10:~/myapp# kubectl get deployments NAME READY UP-TO-DATE AVAILABLE AGE postgres-deployment 1/1 1 1 2m43s redis-deployment 1/1 1 1 2m43s result-app-deployment 1/1 1 1 2m43s voting-app-deployment 1/1 1 1 2m42s worker-app-deployment 1/1 1 1 2m41s
Contrôlez ensuite l'état des PODs :
root@debian10:~/myapp# kubectl get pods NAME READY STATUS RESTARTS AGE postgres-deployment-746bc85b8-8lw6c 1/1 Running 0 3m34s redis-deployment-64cff75679-8zqr8 1/1 Running 0 3m34s result-app-deployment-7cdc94dfcd-nddsh 1/1 Running 0 3m34s voting-app-deployment-678c67fc7-zcs6c 1/1 Running 0 3m33s worker-app-deployment-767d5b67ff-sgj2x 1/1 Running 0 3m32s
ainsi que la liste des Services :
root@debian10:~/myapp# kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE db ClusterIP 10.96.30.165 <none> 5432/TCP 4m2s kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 46h redis ClusterIP 10.96.99.190 <none> 6379/TCP 4m2s result-service NodePort 10.96.128.82 <none> 80:31801/TCP 4m1s voting-service NodePort 10.96.73.238 <none> 80:30343/TCP 4m
Dans le cas donc de l'exemple dans ce cours, l'application ressemble maintenant au diagramme suivant :
2.5 - Tester l'Application
Connectez-vous à votre serveur cloud en utilisant X2Go. Ouvrez Oracle VirtualBox et double-cliquez sur la machine virtuelle Debian_10. Connectez-vous à la VM en tant que trainee avec le mot de passe trainee :
Testez ensuite votre application en vous connectant à http://172.18.0.4:30343 à partir du navigateur dans la machine virtuelle Debian_10.
Important : Modifiez les sockets en fonction de votre installation.
2.6 - Scaling Up
Éditez le fichier voting-app-deployment.yaml et modifiez la valeur du champ replicas de 1 à 3 :
root@debian10:~/myapp# vi voting-app-deployment.yaml
root@debian10:~/myapp# cat voting-app-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: voting-app-deployment
labels:
app: demo-voting-app
spec:
replicas: 3
selector:
matchLabels:
name: voting-app-pod
app: demo-voting-app
template:
metadata:
name: voting-app-pod
labels:
name: voting-app-pod
app: demo-voting-app
spec:
containers:
- name: voting-app
image: dockersamples/examplevotingapp_vote
ports:
- containerPort: 80
Éditez le fichier result-app-deployment.yaml et modifiez la valeur du champ replicas de 1 à 3 :
root@debian10:~/myapp# vi result-app-deployment.yaml
root@debian10:~/myapp# cat result-app-deployment.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: result-app-deployment
labels:
app: demo-voting-app
spec:
replicas: 3
selector:
matchLabels:
name: result-app-pod
app: demo-voting-app
template:
metadata:
name: result-app-pod
labels:
name: result-app-pod
app: demo-voting-app
spec:
containers:
- name: result-app
image: dockersamples/examplevotingapp_result
ports:
- containerPort: 80
Appliquez les modifications à l'aide de la commande kubectl apply :
root@debian10:~/myapp# kubectl apply -f voting-app-deployment.yaml Warning: kubectl apply should be used on resource created by either kubectl create --save-config or kubectl apply deployment.apps/voting-app-deployment configured root@debian10:~/myapp# kubectl apply -f result-app-deployment.yaml Warning: kubectl apply should be used on resource created by either kubectl create --save-config or kubectl apply deployment.apps/result-app-deployment configured
Contrôlez ensuite les Deployments :
root@debian10:~/myapp# kubectl get deployments NAME READY UP-TO-DATE AVAILABLE AGE postgres-deployment 1/1 1 1 68m redis-deployment 1/1 1 1 68m result-app-deployment 1/3 3 1 68m voting-app-deployment 3/3 3 3 68m worker-app-deployment 1/1 1 1 68m
ainsi que les PODs :
root@debian10:~/myapp# kubectl get pods NAME READY STATUS RESTARTS AGE postgres-deployment-746bc85b8-8lw6c 1/1 Running 1 69m redis-deployment-64cff75679-8zqr8 1/1 Running 1 69m result-app-deployment-7cdc94dfcd-nddsh 1/1 Running 1 69m result-app-deployment-7cdc94dfcd-ntbdj 1/1 Running 0 54s result-app-deployment-7cdc94dfcd-wsm2d 1/1 Running 0 54s voting-app-deployment-678c67fc7-59q7z 1/1 Running 0 67s voting-app-deployment-678c67fc7-sgczf 1/1 Running 0 67s voting-app-deployment-678c67fc7-zcs6c 1/1 Running 1 69m worker-app-deployment-767d5b67ff-sgj2x 1/1 Running 2 69m
Dans le cas de l'exemple dans ce cours, l'application ressemble maintenant au diagramme suivant :
Retournez sur le navigateur de votre VM Debian_10 et rafraichissez la page du voting-app :
Important : Notez le POD qui a servi la page.
Rafraîchissez la page de nouveau :
Important : Notez que le POD qui a servi la page a changé.
Notez que ce changement de POD n'indique pas un équilibrage de charge. En effet, sous VirtualBox, il faudrait mettre en place une autre machine virtuelle sous, par exemple, HAProxy pour obtenir l'équilibrage.
Par contre, dans le cas d'une application sur GCP par exemple, il convient de modifier les deux fichiers suivants en changeant la valeur de champ type de NodePort à LoadBalancer puis de configurer une instance du Load Balancer natif de GCP :
root@debian10:~/myapp# cat voting-app-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: voting-service
labels:
name: voting-service
app: demo-voting-app
spec:
type: LoadBalancer
ports:
- port: 80
targetPort: 80
selector:
name: voting-app-pod
app: demo-voting-app
Important : Ce fichier décrit un Service LoadBalancer. Notez que le Service expose le port 80 sur tout POD ayant le nom voting-app-pod.
Dernièrement, créez le fichier result-app-service.yaml :
root@debian10:~/myapp# cat result-app-service.yaml
---
apiVersion: v1
kind: Service
metadata:
name: result-service
labels:
name: result-service
app: demo-voting-app
spec:
type: LoadBalancer
ports:
- port: 80
targetPort: 80
selector:
name: result-app-pod
app: demo-voting-app
<html> <DIV ALIGN=“CENTER”> Copyright © 2020 Hugh Norris </div> </html>
